Nexus 4 Repa­ra­tur: Mikro­fon tau­schen

In der IMAGE-WERKSTATT wird nicht nur an Inter­net­sei­ten oder Tex­ten gefeilt. Auch Hard­ware liegt ab und an auf der Werk­bank, zumin­dest die eige­ne; in die­sem Fall ein Android-Smart­phone „Nexus 4“ – mit einem defek­ten Mikro­fon.

Neu­lich hat­te ich mein Nexus 4 schon in ziem­lich vie­le Ein­zel­tei­le zer­legt. Grund damals: Der Spei­cher mit 8 GB war mir zu klein. Aus mei­nem intak­ten Nexus 4 und zwei für klei­nes Geld erstei­ger­ten Model­len mit ver­schie­de­nen Defek­ten habe ich dann zwei funk­tio­nie­ren­de zusam­men­ge­setzt, eines mit 16 GB. Das war erfreu­lich ein­fach und es gibt jede Men­ge hilf­rei­che Anlei­tun­gen.

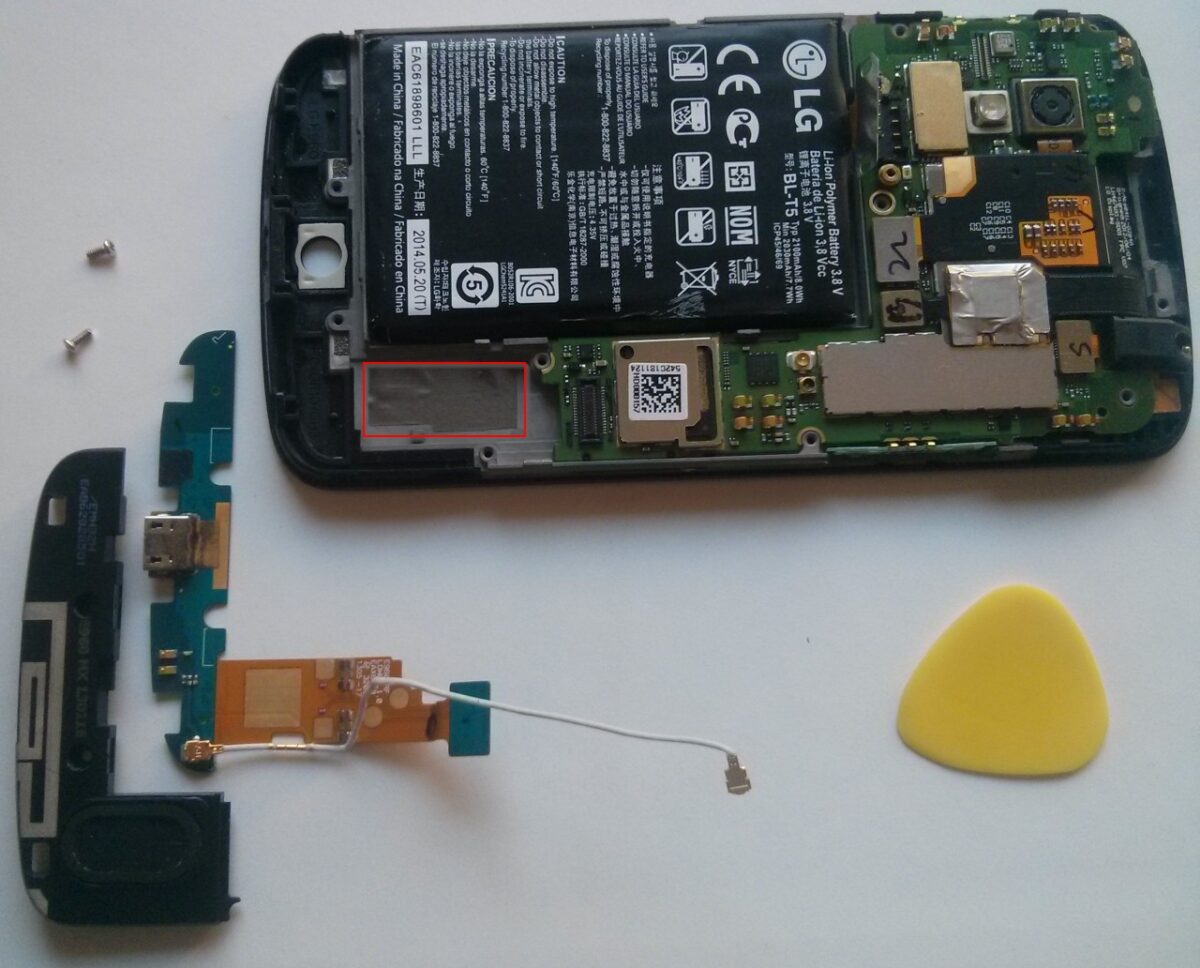

Das defek­te Mikro­fon des Nexus 4 war dage­gen eine etwas grö­ße­re Her­aus­for­de­rung. Denn ers­tens hat­te ich nur noch ein funk­tio­nie­ren­des Ersatz­teil und zwei­tens war das Zer­le­gen deut­lich schwie­ri­ger. Grün­de dafür gab es zwei:

1. ein hart­nä­cki­ger Kle­be­strei­fen (rot ein­ge­rahmt)
2. die sehr fest ein­ge­ras­te­te Ver­klei­dung mit Laut­spre­cher (links unten)

Geklebt ist beim Nexus 4 erfreu­lich wenig. An den meis­ten Stel­len gibt es Schrau­ben oder Steck­ver­bin­dun­gen. Der Akku und das Mikro­fon-/USB-Anschluss-/An­ten­nen­teil sind aller­dings mit einem Kle­be­strei­fen fixiert. Wäh­rend beim Lösen des sta­bi­len Akkus das Plek­trum behilf­lich ist, muss bei die­sem fle­xi­blen Teil mutig gezo­gen wer­den.

Also ein­fach trau­en – natür­lich auf eige­ne Gefahr und bes­ser vor­her nach­se­hen, ob noch ein Ersatz­teil erhält­lich ist (der­zeit für rund 8 Euro).
